PolskaMetalowe Dystanse

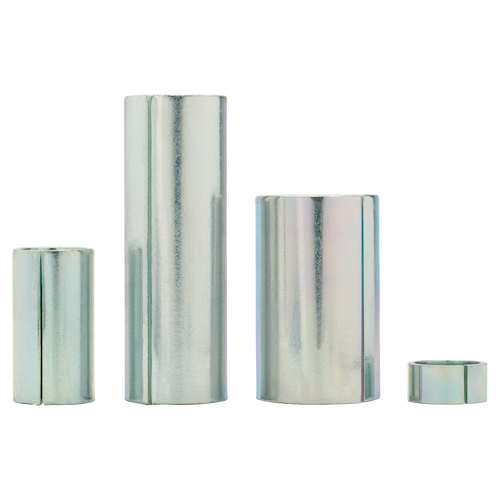

Dystanse rurowe SPIROL są stosowane jako elementy dystansowe, tuleje dystansowe, tuleje, osie i kołki. Zastępują one droższe opcje w postaci odcinanych rurek, tulejek, przelotek i części toczonych. Dystanse SPIROL są formowane w rury z zamkniętym szwem z taśmy walcowanej na zimno. Oszczędności kosztów komponentów są osiągane poprzez
- Wykorzystanie zastrzeżonej, wysoce elastycznej i wydajnej technologii produkcji SPIROL.
- Formowany na zimno rurowy dystans SPIROL ma tolerancje, które spełniają typowe wymagania aplikacji dotyczące odstępów między komponentami. Zapobiega to niepotrzebnie wąskim tolerancjom związanym z technologiami produkcyjnymi wymaganymi do wytwarzania droższych produktów alternatywnych, takich jak cięte rury, obrabiane tuleje itp.
Typowym zastosowaniem rurowego dystansu jest oddzielenie dwóch elementów w zespole połączonym śrubą, nitem lub prętem przechodzącym przez wewnętrzną średnicę elementu dystansowego. Wewnętrzna średnica dystansu została zaprojektowana tak, aby pasowała do śruby.
Podczas gdy SPIROL oferuje różne kombinacje średnic i długości w katalogu produktów, pośrednie długości mogą być często produkowane szybko, bez specjalnego oprzyrządowania dzięki zastrzeżonemu procesowi produkcyjnemu SPIROL.
Standardowy asortyment formowanych na zimno elementów dystansowych SPIROL obejmuje zarówno specyfikacje metryczne, jak i calowe w różnych średnicach i długościach. Większość standardowych średnic jest dostępna w dwóch opcjach grubości ścianki, standardowej i grubej, aby dostosować się do konkretnych wymagań dotyczących wytrzymałości i łożyskowania.
- Dystanse ścianek standardowych SP100 są zazwyczaj stosowane w zastosowaniach statycznych, bez nadmiernych sił zewnętrznych oddziałujących na połączenie. Dystanse ścianek standardowych SP100 są dostępne w rozmiarach metrycznych i calowych, od 3 mm do 20 mm / #4 do .750", wykonane ze stali niskowęglowej z wykończeniem ArmorGalv®. Dystanse ścianek standardowych SP100 są również dostępne na zamówienie w wersji ze stali austenitycznej i aluminium.
- Dystanse grubych ścianek SP150 mają większą wytrzymałość na ściskanie i dodatkową powierzchnię nośną. Dodatkowa powierzchnia nośna jest często wykorzystywana do zapobiegania powstawaniu śladów lub wgnieceń, gdy dystans jest zaciśnięty między miękkimi materiałami. Dystanse grubych ścianek SP150 są dostępne w rozmiarach metrycznych i calowych w zakresie od 3 mm do 16 mm / #4 do .750" ze stali niskowęglowej z wykończeniem ArmorGalv®. Dodatkowe materiały i wykończenia są dostępne na życzenie.
Korzyści ze stosowania standardowych dystansów rurowych SPIROL są następujące:
- Niższe koszty i brak opłat za oprzyrządowanie - szczególnie w przypadku zastosowań o małej lub średniej objętości.
Szeroki asortyment standardowych dystansów rurowych SPIROL pozwala na dostawy just-in-time i zmniejszenie zapasów. - Brak nadmiaru komponentów na końcu serii produkcyjnej.
- Szeroki standardowy zakres rozmiarów dystansów rurowych SPIROL spełnia większość wymagań aplikacji i eliminuje potrzebę projektowania niestandardowych części.
- Standardowym wykończeniem dystansów SPIROL jest ArmorGalv®. ArmorGalv® to powłoka termodyfuzyjna ze stopu cynku, która zapewnia ponad 1000 godzin ochrony przed mgłą solną z pełną powłoką na średnicy wewnętrznej i zewnętrznej części bez nieznaczących powierzchni. Dowiedz się więcej owłaściwościach i zaletach powłoki termicznej ArmorGalv®.
Pomoc techniczna: Jeśli potrzebujesz pomocy w doborze odpowiedniego dystansu do swojego zespołu, poproś o wsparcie techniczne! Chętnie pomożemy!
Rodzaje dystansów
Średnica nominalna rurowych dystansów SPIROL jest dostosowana do rozmiaru śruby przechodzącej przez wewnętrzną średnicę elementu. Dystanse są dostępne w dwóch standardowych grubościach ścianek, standardowej i grubej, aby spełnić wymagania dotyczące powierzchni nośnej i wytrzymałości kolumnowej dla każdego zastosowania.
SPIROL oferuje również dystanse zaprojektowane do konkretnych zastosowań, takich jak przenośniki i bramy garażowe, a na życzenie dostępne są niestandardowe dystanse rurowe o specjalnych średnicach, długościach, materiałach, wykończeniach, a także w niestandardowych konfiguracjach spełniających unikalne wymagania.
Nie znalazłeś tego, czego szukasz?
Potrzebujesz pomocy w wyborze odpowiedniego dystansu? Inżynierowie SPIROL przeanalizują Twoje specyficzne wymagania i zaprojektują najbardziej opłacalny dystans, który spełni Twoje potrzeby techniczne i handlowe. Pozwól sobie pomóc!
Materiał standardowy
Stal niskowęglowa
Stal niskowęglowa jest najbardziej ekonomicznym materiałem do produkcji formowanych na zimno dystansów w przypadku braku jakichkolwiek powłok galwanicznych lub powłok. Na stal niskowęglową można nakładać dodatkowe powłoki i wykończenia w celu zwiększenia odporności na korozję.
Standardowe wykończenia
Zwykłe, olejowane
Najbardziej ekonomicznym standardowym wykończeniem jest cienka powłoka oleju, która zapewnia odporność na korozję podczas przechowywania i transportu.
ArmorGalv®

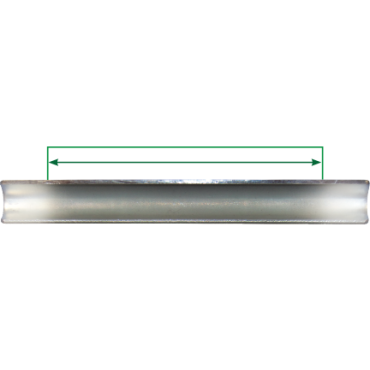

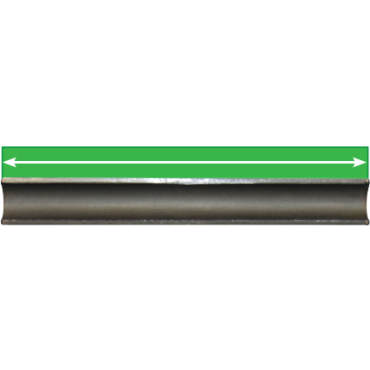

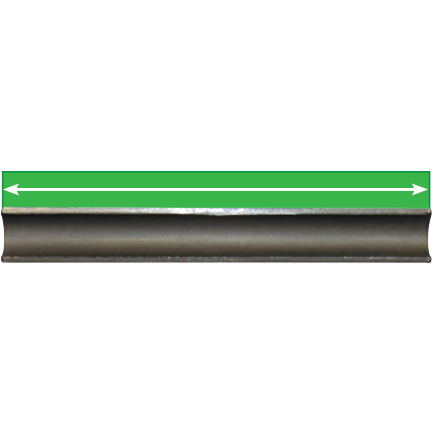

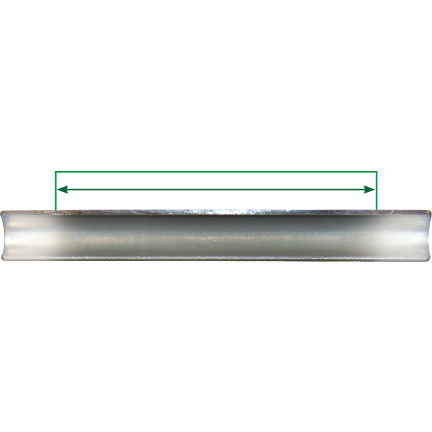

ArmorGalv® to powłoka termodyfuzyjna ze stopu cynku zgodna z normą ASTM A1059M-08(2013). SPIROL zaleca ArmorGalv® dla przekładek z wielu powodów; głównym z nich jest równomierne osadzanie powłoki na wszystkich powierzchniach części. Nie ma żadnych nieznaczących powierzchni, a cała średnica wewnętrzna jest w pełni pokryta i zabezpieczona. ArmorGalv® zapewnia co najmniej 1000 godzin odporności na korozję, a dzięki lekko porowatej powierzchni zachowuje farbę i inne powłoki w przypadku, gdy cały zespół wymaga późniejszego malowania, powlekania elektrycznego itp. W porównaniu z niektórymi stalami nierdzewnymi, ArmorGalv® jest idealną powłoką do najbardziej agresywnych środowisk, takich jak przemysł morski, motoryzacyjny, wydobywczy i przemysłowy.
*Przypis na stronie stwierdzający, że „SPIROL jest licencjobiorcą ArmorGalv®, zastrzeżonego znaku towarowego Distek N.A LLC”.
Materiał specjalny
Austenityczna stal nierdzewna
Austenityczna stal nierdzewna zapewnia doskonałą ochronę przed korozją w normalnych warunkach środowiskowych. Jest odporny na działanie wody słodkiej i atmosferycznych warunków morskich, a także nadaje się do wielu innych warunków przemysłowych, w tym środowisk kwaśnych.
Aluminium
Aluminium jest lekkie, nie zawiera ołowiu i ma wystarczającą wytrzymałość kolumnową dla wielu niekrytycznych zastosowań. Aluminium jest o 1/3 lżejsze od stali i nie wymaga dodatkowych powłok, aby zapewnić niezbędną ochronę przed korozją w większości środowisk.
Specjalne wykończenie
Wykończenie to składa się z elektrodepozytowanego cynku o grubości co najmniej 5 μm (.0002") z przezroczystą trójwartościową pasywacyjną powłoką nawierzchniową. Blacha cynkowa jest używana głównie do celów kosmetycznych, ponieważ to wykończenie zapewnia jasny, srebrzysty wygląd na zewnętrznych powierzchniach elementu dystansowego. Cynkowanie jest również powszechnie stosowane w celu zapobiegania korozji galwanicznej. Główną wadą galwanizowanego cynku na dystansach jest to, że pokrycie wewnętrznej średnicy jest ograniczone do długości jednej średnicy „rzutu” powłoki. Jeśli wymagana jest ochrona przed korozją atmosferyczną całej części, należy rozważyć zastosowanie ArmorGalv® zamiast blachy cynkowej.

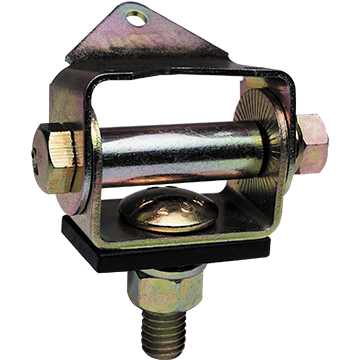

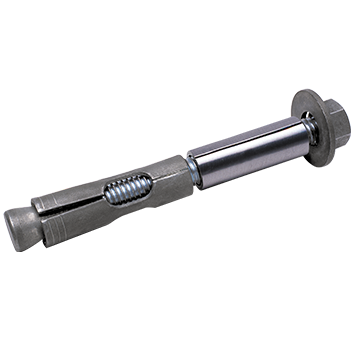

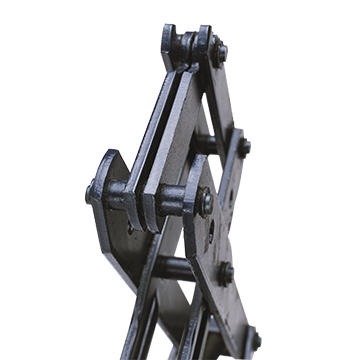

Zastosowania dystansów
Rurowe dystanse SPIROL ze szwem na styk zastępują droższe opcje dystansowania w różnych zastosowaniach.
Przykłady zastosowań

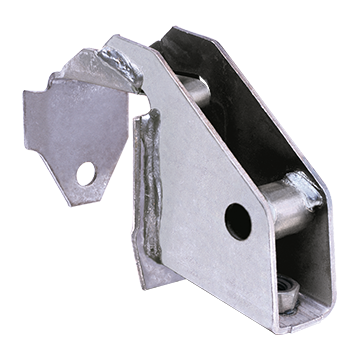

Metalowy dystans we wsporniku ramy podwozia samochodu
Problem Klienta:
Producent podwozi samochodowych korzystał pierwotnie z rur ciętych jako elementów dystansowych do podtrzymywania dwóch płyt w zespole części przedniej. Rury cięto na odpowiednią długość, umieszczano między dwiema płytkami, a następnie spawano na miejscu. Podczas procesu cięcia rur, na wewnętrznej stronie rury pozostawały zadziory. Aby spełnić wymagania jakościowe i wyeliminować zadziory, konieczne było dodanie dodatkowego etapu polegającego na usuwaniu zadziorów z wnętrza rury co wiązało się z wysokimi kosztami cięcia rur. Producent zwrócił się do firmy SPIROL z pytaniem, czy istnieje bardziej opłacalna metoda oddzielania obu płyt.
Rozwiązanie SPIROL:
- Dział techniczny SPIROL zalecił standardowy element dystansowy ze szwem na styk, który miał zastąpić w tym zastosowaniu droższe rury ciętę.
- Elementy dystansowe SPIROL formowane rolkowo mają proste powierzchnie cięcia i prostopadłe końce, w związku z czym nie trzeba podejmować żadnych działań w celu wyeliminowania zadziorów.
- Koszt rur ciętych (z dodatkowym usuwaniem zadziorów) wynosił 0,47 USD za sztuke. Cena dystansu ze szwem na styk wyniosła 0,17 USD za sztukę. Oznaczało to łączne oszczędności rzędu 200 000 USD w ujęciu rocznym.
- Poprzez zastąpienie rur ciętych elementem dystansowym formowanym rolkowo ze szwem na styk, klient był w stanie spełnić oczekiwania dotyczące jakości i wydajności oraz zaoszczędzić ponad 200 000 USD rocznie na kosztach montażu wsporników.
Metalowy dystans w wieszaku tłumika
Problem Klienta:
Producent części samochodowych używał rur ciętych, aby zapobiec uszkodzeniu gumowej klapki używanej do mocowania tłumika do podwozia pojazdu. Podczas procesu cięcia rur na właściwą długość na średnicy wewnętrznej ciętej rury pozostawały duże zadziory. Konieczne było zatem ich usunięcie. Mimo braku problemów z wydajnością przy zastosowaniu rur ciętych, producent zwrócił się do firmy SPIROL z pytaniem, czy możemy pomóc mu w obniżeniu kosztów podzespołu.
Rozwiązanie SPIROL:
- Dział techniczny SPIROL zalecił zastosowanie standardowych dystansów formowanych rolkowo zamiast ciętych rur.
- Opracowany przez firmę SPIROL proces produkcji standardowych dystansów poprzez formowanie zapewnia końcówki bez zadziorów, eliminując potrzebę dodatkowych operacji.
- Standardowy metalowy dystans SPIROL ma takie same właściwości jak cięta rura, jednak jego koszt jest nieporównywalnie niższy.
- Ponieważ zaproponowano standardowy dystans, firma SPIROL dostarczyła producentowi bezplatne próbki do oceny.
- Cena rur ciętych jest zazwyczaj równa 2,5-krotności ceny standardowego dystansu SPIROL. W zależności od rocznego wykorzystania przejście z rur ciętych na standardowe elementy dystansowe może przełożyć się na znaczące oszczędności. W tym przypadku klient zaoszczędził 15 000 USD w ujęciu rocznym.

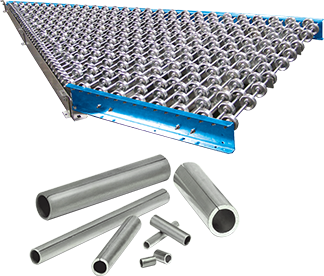

Metalowe elementy dystansowe w systemach przenośnikowych
Problem Klienta:
Główny inżynier w firmie produkującej przenośniki przemysłowe zwrócił się do firmy SPIROL z prośbą o pomoc w rozwiązaniu problemu spowodowanego niską jakością plastikowych tulei używanych do oddzielania rolek kółek jezdnych od siebie oraz od ścian przenośnika.
Rozwiązanie SPIROL:
- Inżynierowie SPIROL ds. zastosowań zalecili zastąpienie tanich, niskiej jakości plastikowych tulei elementami dystansowymi do przenośników CS100 firmy SPIROL.
- Elementy dystansowe do przenośników CS100 są wytrzymalsze niż tuleje z tworzywa sztucznego, a ich cena jest konkurencyjna.
- Opracowany przez firmę SPIROL proces formowania rolkowego umożliwia wytwarzanie produktów o niestandardowej długości bez zmiany narzędzi i zapewnia krótki czas realizacji zamówień.
- Dzięki współpracy z firmą SPIROL producent przenośników zdołał podnieść jakość systemu przenośników, kontrolując jednocześnie koszty i zapasy.

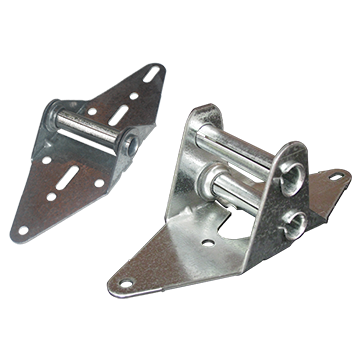

Metalowe rurkowe dystanse w zawiasach bram garażowych
Problem Klienta:
Producent oryginalnego wyposażenia (OEM) zajmujący się wytwarzaniem kompletnych podzespołów zawiasów do bram garażowych korzystał z technologii prasowej do wykonania tłoczenia i innej technologii do tworzenia dystansu ze szwem na styk. Technologia tłoczenia pozwalała na utrzymanie tempa produkcji około 150 elementów dystansowych na minutę.Wraz z wzrostem popyu, zaproponowano nowy osprzęt i nową konserwację urządzeń za ponad 18 000 USD. Zbadano również wariant z dodatkową prasą, aby sprostać zwiększonemu zapotrzebowaniu. Producent był zaniepokojony kosztami nowych maszyn i miał ograniczoną powierzchnię w hali produkcyjnej. Skontaktował się z firmą SPIROL, aby zapytać o nasze standardowe metalowe elementy dystansowe i sprawdzić, czy możemy zaoferować tańsze rozwiązanie.
Rozwiązanie SPIROL:
- SPIROL oferuje serię rurkowych dystansów specjalnie zaprojektowanych do stosowania w zawiasach drzwi garażowych.
- Elementy dystansowe SPIROL do drzwi garażowych są wytwarzane z zastosowaniem opracowanej przez nas technologii formowania rolkowego, dzięki której wytwarzamy ponad 300 elementów dystansowych na minutę. To dwukrotnie wyższe tempo produkcji niż producenta zawiasów, w związku z czym cena jednostkowa była znacznie niższa niż w przypadku ich własnych, produkowanych na zamówienie elementów dystansowych.
- Przestawiając się na elementy dystansowe SPIROL, producent skorzystał z dostępnych od ręki zapasów a dzięki zakupowi materiałów w ilościach hurtowych wygenerował dodatkowe oszczędności. Nie było również potrzeby inwestycji w dodatkowe maszyny związej ze wzrostem popytu.
