PolskaKołki / Tuleje Ustalające
Formowane na zimno kołki i tuleje ustalajace SPIROL są zaprojektowane tak, aby spełniać jeden lub więcej z poniższych celów:
- Wyrównanie/zlokalizowanie współpracujących komponentów,
- Eliminacja konieczności wiercenia osobnego otworu na śrubę,
- Ochrona śrub przed obciążeniem ścinającym lub
- Utrzymanie integralności połączenia
SPIROL oferuje (3) różne opcje kołków/tulei ustalających - każda z nich została zaprojektowana w celu uproszczenia procesu montażu i zmniejszenia całkowitych kosztów produkcji.
Sprężynowa konstrukcja tulei DB100 i kołków sprężystych SD200 zapewnia znaczne oszczędności kosztów w porównaniu z nieelastycznymi opcjami wyrównania, ponieważ elastyczna średnica pozwala na większą tolerancję otworu, a tym samym eliminuje potrzebę precyzyjnego szlifowania otworu. Ponadto wydrążona konstrukcja pozwala na przejście śruby mocującej lub wkrętu przez średnicę wewnętrzną, eliminując potrzebę wiercenia osobnego otworu.
Gdy wymagane jest dokładniejsze wyrównanie, wymagany jest precyzyjnie wywiercony otwór wraz z precyzyjnie szlifowanym kołkiem. Szlifowane kołki drążone GD100 firmy SPIROL zostały zaprojektowane jako bezpośrednie zamienniki standardowych szlifowanych kołków litych zgodnie z normą ISO 8734. Szlifowane kołki drążone GD100 spełniają wymagania precyzyjnego osiowania przy znacznej oszczędności masy w porównaniu z masywnymi odpowiednikami.
Jeśli wymagany jest sprzęt instalacyjny, SPIROL oferuje również standardową, kompleksową linię urządzeń, od modułów ręcznych do w pełni automatycznych, z mocowaniem lub bez, aby spełnić wszelkie wymagania.
Pomoc techniczna: jeśli potrzebujesz pomocy w wyborze lub zaprojektowaniu odpowiedniego kołka lub tulei, w tym w uzyskaniu krytycznych zaleceń dotyczących rozmiarów otworów i tolerancji, poproś o pomoc techniczną! Chętnie pomożemy!
Tuleje i kołki sprężyste
Szlifowane kołki drążone
Typy kołków/Tulei Ustalających

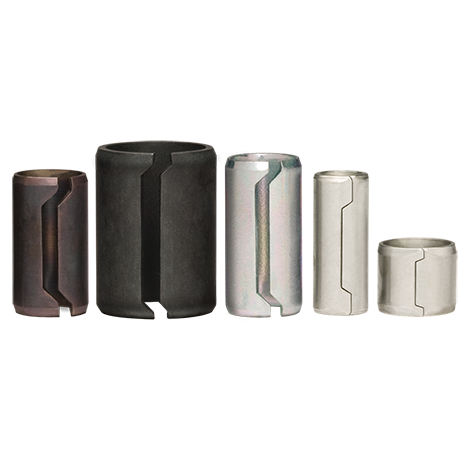

Standardowe kołki i tuleje ustalające firmy SPIROL obejmują (2) różne typy sprężystych kołków ustalających: tuleje DB100 i tuleje sprężynowe SD200, a także szlifowany kołek GD100 do precyzyjnego ustalania. Tuleje DB100 są przeznaczone do stosowania ze śrubami o średnicach od 6 mm (.250") do 16 mm (.500"). Kołki sprężyste SD200 są przeznaczone do stosowania w otworach o średnicy od 6 mm do 12 mm. Szlifowane kołki drążone GD100 są przeznaczone do stosowania w otworach o rozmiarach od 6 mm do 16 mm.
Nie znalazłeś tego, czego szukasz?
Potrzebujesz pomocy w wyborze odpowiedniego rozwiązania do lokalizacji/wyrównania dla Twojej aplikacji? Inżynierowie SPIROL przeanalizują specyficzne wymagania klienta i zaprojektują najbardziej opłacalny kołek lub tuleję ustalająca, która spełni jego potrzeby techniczne i handlowe. Pozwól sobie pomóc!
Specyfikacje
| Series | Materiał | Klasa | Wykończeniu |
| DB100, SD200 | B Stal wysokowęglowa | UNS G10700 / G10740 C67S (1.1231) / C75S (1.1248) | K Zwykły, naoliwiony |
| GD100 | F stal niskowęglowa | UNS G10220 / C20C (1.0411) | K Zwykły, naoliwiony |
Inne materiały i wykończenia są dostępne na zamówienie w zależności od wymogów danego zastosowania.
DO ZAMÓWIENIA: BUSH, Nominalny Rozmiar kołka x Długość, Materiał, Wykończenie, Seria
PRZYKŁAD: BUSH 10 X 25 BK DB100
Wytyczne projektowe
Firma SPIROL zapewnnia wytyczne dotyczące prawidłowego projektowania tulei, kołków sprężystych i kołków drążonych szlifowanych w danym zastosowaniu, w tym:
- Kołkowanie do trwałego pozycjonowania
- Ustalanie względnej lokalizacji komponentów
- Precyzyjne otwory
- Maksymalna tolerancja otworów
- Tolerancja linii środkowej
- Otwory nieprzelotowe i stopniowane
- Integralność połączenia
Funkcjonalności i zalety

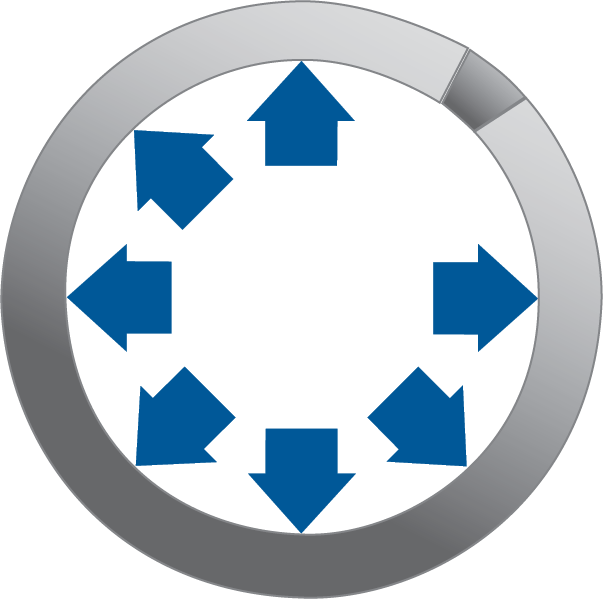

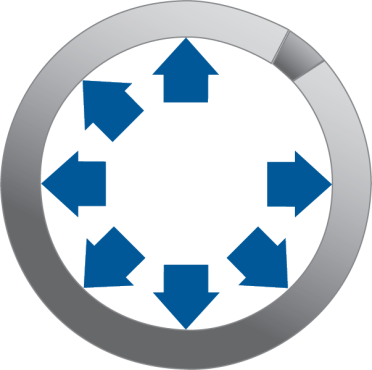

DZIAŁANIE SPRĘŻYNY: Średnica tulei DB100 i kołka sprężystego SD200 jest nieco większa niż otwór. Sprężynowe działanie kołka/tulei ustalającej SPIROL pozwala na zainstalowanie go w wywierconym lub rdzeniowanym otworze i przyjęcie średnicy otworu. Po zainstalowaniu jest samowystarczalny.

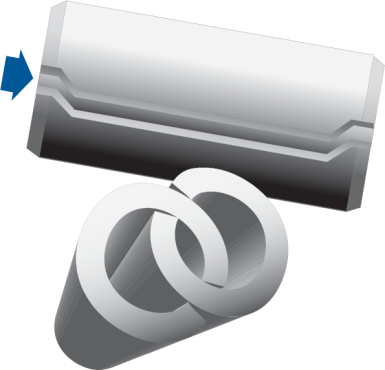

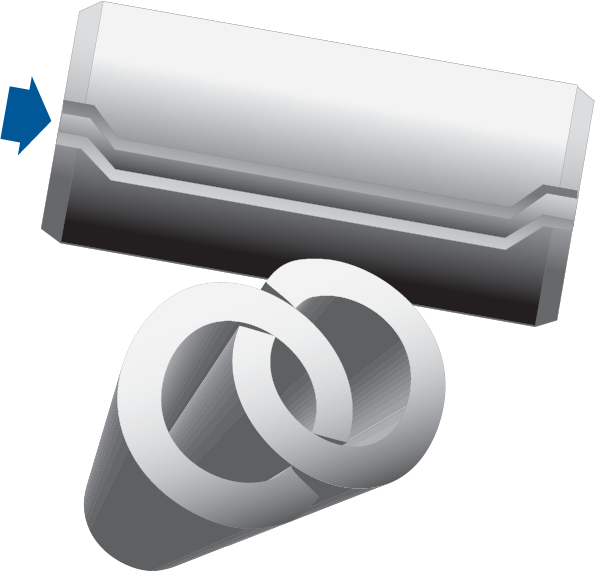

PRZESUNIĘTY SZEW: zapobiega blokowaniu się, dzięki czemu tuleje i kołki sprężyste nadają się do automatycznego podawania i eliminują potrzebę ich rozdzielania podczas ręcznego montażu.
ZAMKNIĘTY SZEW: zamknięty szew w szlifowanym kołku drążonym GD100 zapobiega również blokadom, dzięki czemu te precyzyjne drążone kołki ustalajace nadają się do automatycznego podawania.

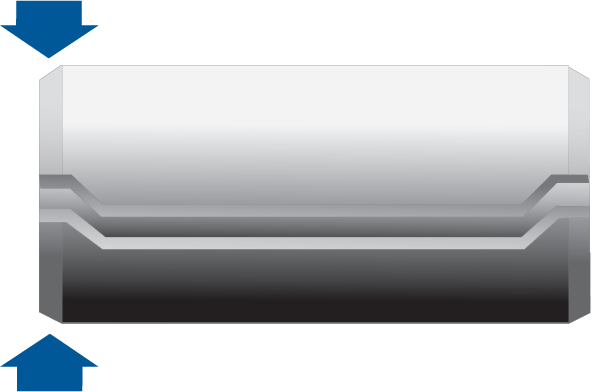

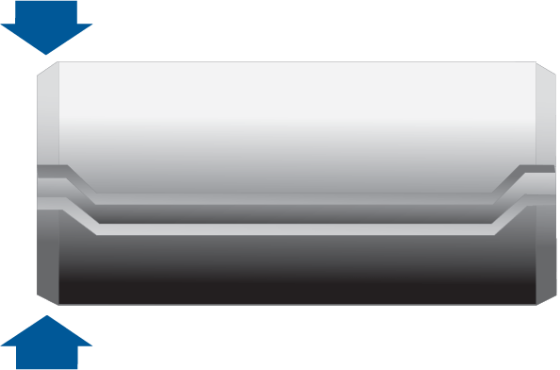

FAZKI WPROWADZAJĄCE: fazowanie na całym obwodzie ma na celu ułatwienie wsuwania i uniknięcie wyślizgiwania się kołka/tulei podczas
instalacji.

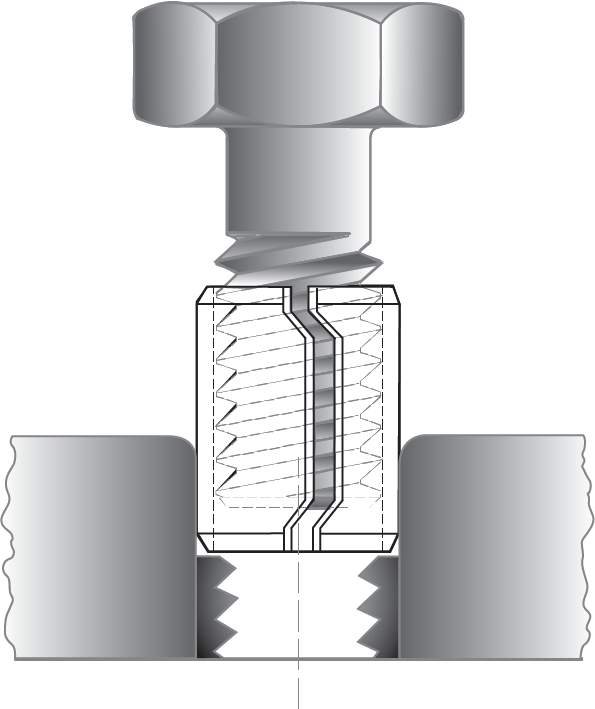

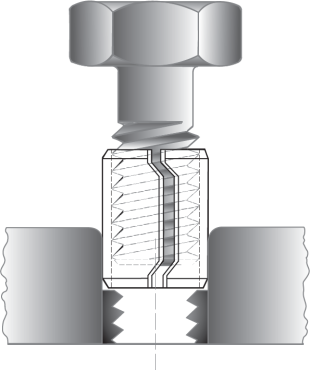

KONTROLOWANA ŚREDNICA WEWNĘTRZNA: średnica wewnętrzna DB100 została zaprojektowana tak, aby zapewnić prześwit dla śruby przechodzącej przez tuleję w celu połączenia wyrównanych elementów. Izoluje to śrubę od obciążenia ścinającego i zwiększa integralność połączenia. Eliminuje to również koszt osobnego otworu.
PRECYZYJNIE SZLIFOWANA ŚREDNICA ZEWNĘTRZNA: precyzyjnie szlifowana średnica zewnętrzna szlifowanego kołka drążonego utrzymuje krytyczne wyrównanie w zakresie 20 µm.
KONSTRUKCJA DRĄŻONA: pusta konstrukcja zapewnia oszczędność masy w porównaniu z kołkami litymi i prześwit dla śrub, płynów lub gazów.
Typowe zastosowania kołków/tulei ustalających
Typowe zastosowania kołków i tulei obejmują:
- Typowe zastosowania kołków i tulei obejmują:

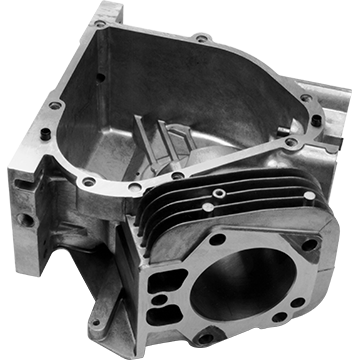

- Obudowy silnika

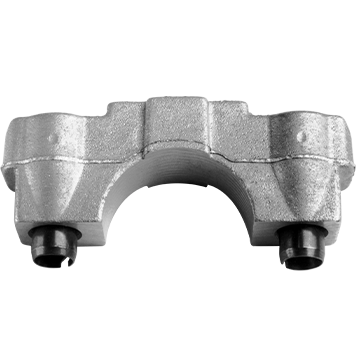

- Zaślepki wału krzywkowego silnika

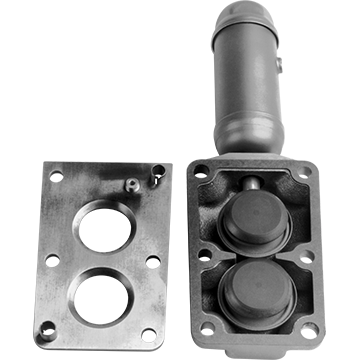

- Zespoły obudowy przełącznika

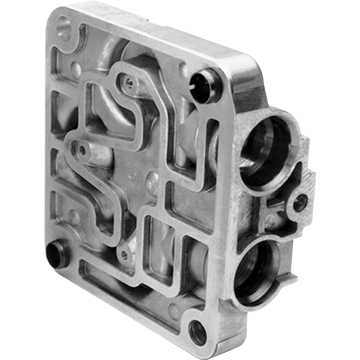

- Kolektory dolotowe

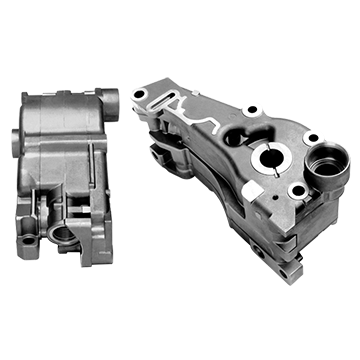

- Obudowy pomp olejowych
Skorzystaj z bezpłatnego wsparcia inżynieryjnego firmy SPIROL, które pomoże Ci wybrać odpowiedni kołek i tuleję, aby spełnić zarówno wymagania techniczne, jak i handlowe.
Technologia montażu kołków i tulei
Oprócz kompleksowej linii komponentów inżynieryjnych używanych do łączenia i montażu SPIROL oferuje również pełną gamę sprzętu montażowego zaprojektowanego w celu ułatwienia ekonomicznego i wysokiej jakości montażu produktów. Nasze rozwiązania instalacyjne obejmują zarówno maszyny ręczne, jak i w pełni zautomatyzowane gniazda robocze ze statystyczną kontrolą procesu i zabezpieczeniami. Jesteśmy jedyną firmą, która oferuje kompleksowe, zintegrowane rozwiązanie.
Przykłady zastosowań

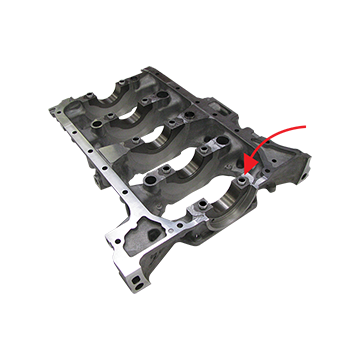

Precyzyjne kołki ustalające w dolnym bloku silnika
Problem Klienta:
Główny producent z branży motoryzacyjnej zwrócił się do firmy SPIROL z prośbą o przedstawienie opłacalnego rozwiązania precyzyjnego dopasowania dolnego do głównego bloku silnika.
Rozwiązanie SPIROL:
- Szlifowane kołki drążone GD100 firmy SPIROL są stosowane wszędzie tam, gdzie wymagana jest zgodność z tolerancją osi i precyzyjne dopasowanie, ponieważ zapewniają one wyrównanie pasowanych elementów w granicach 20 µm.
- Szlifowany kołek drążony GD100 jest lżejszy o ponad 50% w porównaniu z kołkiem litym tej samej wielkości.
- Dzięki zaleceniu SPIROL oszczędności firmy w ujęciu rocznym przekroczyły 100 000 USD w porównaniu z innymi rozważanymi wariantami.
Lokalny projekt. Globalna dostępność.
SPIROL dysponuje zespołem inżynierów aplikacyjnych na całym świecie, którzy wspierają klientów w procesie projektowania. Całość uzupełniają nowoczesne centra produkcyjne oraz globalna sieć magazynów, ułatwiające logistykę i terminową dostawę produktów.
Masz problem produkcyjny, którego nie możesz rozwiązać? Nasi eksperci uwielbiają wyzwania. Doradzanie skutecznych rozwiązań spełniających Twoje wymagania jest tym, co robimy najlepiej. Zadzwoń do nas lub wypełnij poniższy formularz, aby się z nami skontaktować!
+48 510 039 345
